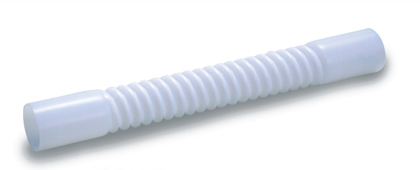

R200 特氟隆螺旋型软管

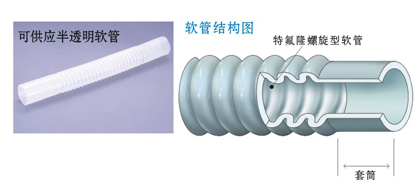

外包没有加强编织层，软管顶端加工成套筒形状。

特长：

具有柔软性，即使弯曲也不会折断或产生裂纹，并可承受连续弯曲或振动

技术信息：

1、套筒长度为标准长度50毫米可根据要求尺寸制作；

2、套筒内径(LD)可适当调整

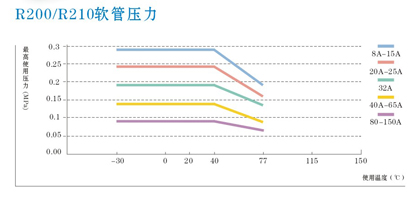

使用温度范围：

1、适用于正压，直接插入连续或自由状态不需要接头的场合；

2、使用套筒接头的场合

材质：

PTFT、PFA

型号	公称口径		标准套筒尺寸			常用压力(常温		最小弯曲半径	重量	最长
型号	A	B	内径	外径	壁厚	Kgf/cm²	Mpa	mm	Kg/mm	m
R200-05	8	1/4	12	14	1.0	3.0	0.29	40	0.08	3.6
R200-06	10	3/8	16	18	1.0	3.0	0.29	40	0.14	3.6
R200-08	15	1/2	19	21	1.0	3.0	0.29	40	0.22	3.6
R200-10	15	1/2	20	23	1.5	3.0	0.29	50	0.30	3.6
R200-12	20	3/4	27	30	1.5	2.5	0.24	70	0.30	3.5
R200-16	25	1	33	36	1.5	2.5	0.24	80	0.40	4
R200-20	32	1/1/4	39	42	1.5	2.0	0.19	100	0.50	4
R200-24	40	1/1/2	49	53	2.0	1.5	0.14	150	1.00	4
R200-32	50	2	62	66	2.0	1.5	0.14	250	1.10	3.5
R200-40	65	2/1/2	76	80	2.0	1.5	0.14	300	1.10	3.5
R200-48	80	3	89	93	2.5	1.0	0.09	400	1.50	3
R200-64	100	4	101	106	2.5	1.0	0.09	500	1.70	3
R200-80	125	5	125	130	2.5	1.0	0.09	600	4.10	2.5
R200-96	150	6	150	155	2.5	1.0	0.09	700	4.50	2.5
R200-128	200	8	204	210	3.0	请垂询本公司
R200-160	250	10	249	255	3.0	请垂询本公司
