R210 特氟隆螺旋型软管 翻边型

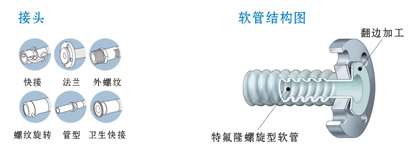

外部没有编织层，带有翻边加工的软管
特长： 采用翻边加工、液体接触部分全为特氟隆，两端采用可活动式法兰

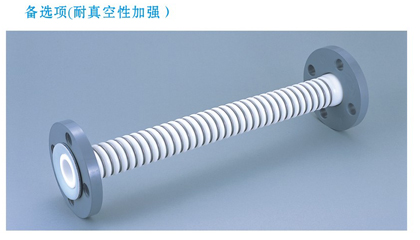

技术信息： 使用温度在77℃以上或真空场合时、采用备选项加强
使用温度范围： 连续-30-77℃； *根据接头、外包材、使用温度等因素不同、软管的常用压力会有所不同，详情请垂询本公司
用途： 低压使用
材质： PTFE、PFA |
   |
| 型号 | 公称口径 | 标准套筒尺寸 | 常用压力(常温) | 最小弯曲半径 | 重量 | 最长 | ||||
| A | B | 内径 | 外径 | 壁厚 | Kgf/cm² | Mpa | mm | Kg/mm | m | |
| R210-10 | 15 | 1/2 | 15 | 23 | 1.5 | 3.0 | 0.29 | 50 | 0.3 | 3.4 |
| R210-12 | 20 | 3/4 | 19 | 31 | 1.5 | 2.5 | 0.24 | 70 | 0.3 | 3.4 |
| R210-16 | 25 | 1 | 25 | 36 | 1.5 | 2.5 | 0.24 | 80 | 0.4 | 3.9 |
| R210-20 | 32 | 1/1/4 | 30 | 42 | 1.5 | 2.0 | 0.19 | 100 | 0.5 | 3.9 |
| R210-24 | 40 | 1/1/2 | 38 | 53 | 2.0 | 1.5 | 0.14 | 150 | 1.0 | 3.9 |
| R210-32 | 50 | 2 | 50 | 64 | 2.0 | 1.5 | 0.14 | 250 | 1.1 | 3.4 |
| R210-40 | 65 | 2/1/2 | 65 | 81 | 2.0 | 1.5 | 0.14 | 300 | 1.1 | 3.4 |
| R210-48 | 80 | 3 | 75 | 93 | 2.0 | 1.0 | 0.09 | 400 | 1.5 | 2.9 |
| R210-64 | 100 | 4 | 86 | 106 | 2.0 | 1.0 | 0.09 | 500 | 1.7 | 2.9 |
| R210-80 | 125 | 5 | 110 | 133 | 2.5 | 1.0 | 0.09 | 600 | 4.1 | 2.4 |
| R210-96 | 150 | 6 | 127 | 156 | 2.5 | 1.0 | 0.09 | 700 | 4.5 | 2.4 |
| R210-128 | 200 | 8 | 159 | 205 | 3.0 | 请垂询本公司 | ||||
| R210-160 | 250 | 10 | 215 | 255 | 3.0 | |||||
